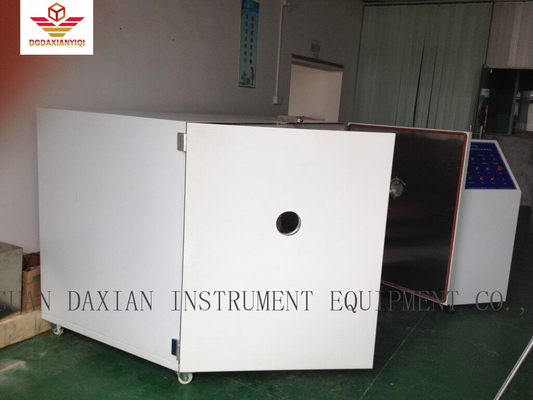

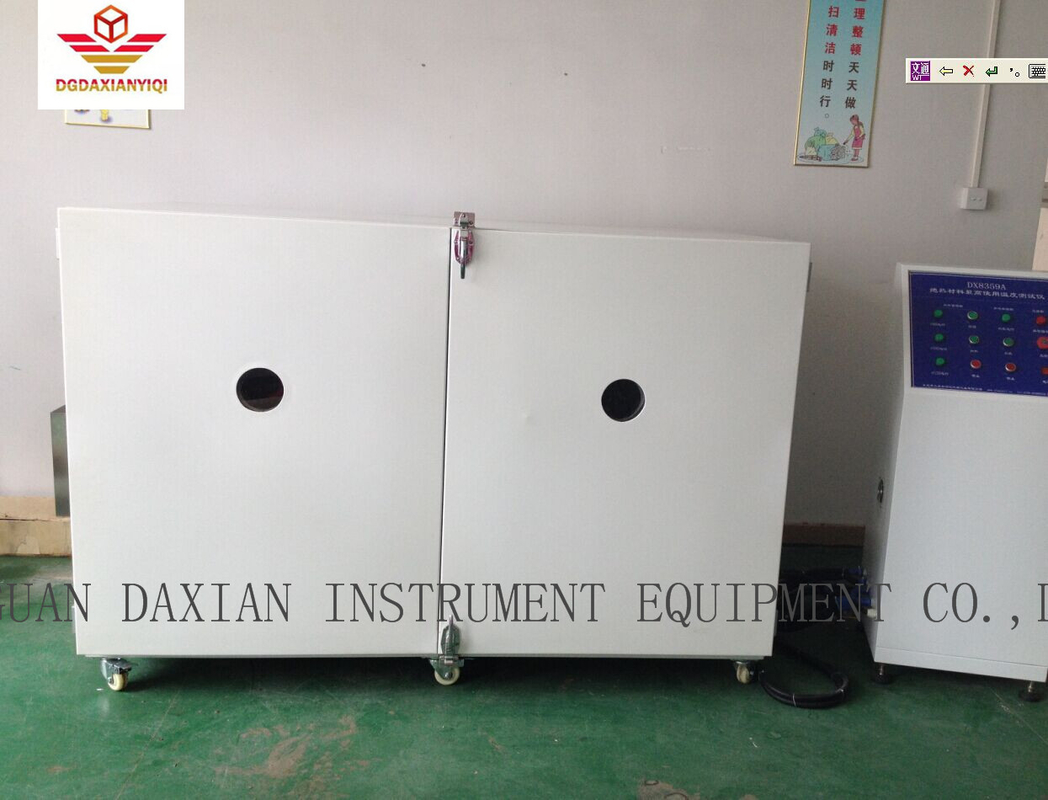

열 절연고무 최대 서비스 온도 시험 기계 ASTM C411-82 기준

열 절연고무 최대 서비스 온도 시험 기계 ASTM C411-82 기준

적용범위 :

그것은 느슨한 채워진 단열 재료, 팰트, 덮개, 블록, 플레이트와 미리 제조하는 단열 도관 외피와 같은 단열 제품의 최대 공급 온도의 평가에 적용할 수 있습니다.

표준 :

ASTM C411-82
ASTM C447-85
ASTM C411-82
ASTM C447-85
ISO 8142 : 1990 카탈로그 A.

주요 기술적인 매개 변수 :

1. 전열판 : SUS304 스테인레스 강, 시험영역 900 * 450 밀리미터, 약 보호층, 폭 80 밀리미터로 만들었습니다. 전열판의 하부 표면에, 적어도 5 열전대가 표면 온도를 측정하는데 사용될 것이며, 그것의 4가 전열판의 발열 에리어의 대각선위에 고정될 것이고 각각 코너로부터의 거리가 150 밀리미터일 것입니다. 다섯번째 열전대는 전열판의 중심에 위치될 것입니다. 어느 지점에서나 측정된 온도는 요구된 온도 보다 낮지 않을 것이고 차이가 것입니다 be+5% or+15 Ｃ, 더 작은.
2. 가열 파이프 : 의 한 채 녹슬지 않은 SUS304는 각각 2M의 길이와 88 밀리미터의 공칭 직경으로 108 밀리미터와 133 밀리미터를 단단하게 합니다. 3개 가열 파이프는 옆의 배열된 측면이고 미리 제조하는 단열 도관 외피가 개별적으로 시험될 수 있습니다. 가열 파이프의 마지막은 시험편의 마지막에서 과열 손실을 방지하기 위해 75 밀리미터 장기간만큼을 보호 섹션과 보조 히터를 갖출 것입니다. 열전대는 가열 파이프의 표면 온도를 측정하기 위해 가열 파이프 중 모든 0.3m을 설치할 것입니다. 열전대는 90 '차에 나선 형상에서 히팅 튜브 주위에 배열됩니다. 어느 지점에서나 측정된 온도는 차이 of+5% or+15 Ｃ (더 작은)로, 요구된 온도 보다 낮지 않을 것입니다.
3. 온도측정 시스템 : 5.0 밀리미터의 지름과 열전대선
4. 계측 온도 : (선택적인) 0-500, 0-900, 0-1250 Ｃ ; PLC+module은 온도를 수집하는데 사용됩니다.

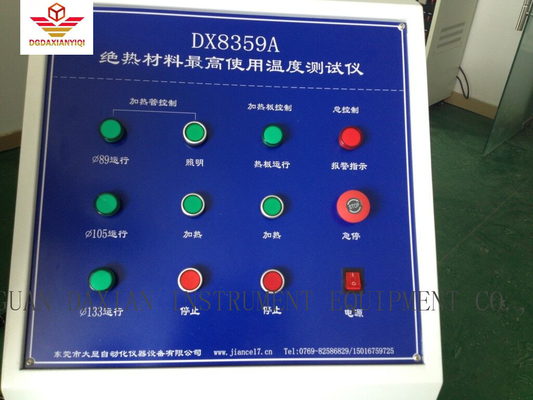

5. 제어부분 : PLC 모듈은 채택되고 마이크로 컴퓨터 제어가 실시간으로 가열된 표면의 온도 곡선을 드러내고 보도들을 출력하는데 사용됩니다.
6. 온도 인수 : 한때 매 2 분마다와 곡선에 의해 표시합니다 ;
7. 열전대의 응답 시간 :<0> 8. 온도 오차 : ± 0.5 Ｃ
9. 타이밍 에러 : 1s/h
10. 컴퓨터 : 한쌍의 컴퓨터가 (적어도 다음과 같은 요구조건을 충족시킵니다 : 일차적 브랜드 컴퓨터 ; CPU : 인텔 I5-III 또는 위쪽에 ; 메모리 : 4G 또는 그이상 ; 하드 디스크 : 500G 또는 그이상 ; 연속물로 좌현으로 향하게 하세요 : 기기 작동을 제어하기 ; 디스플레이 : LED 액정 화면 20 인치 위쪽에, 1600년 * 900 결의안 또는 위쪽에 ; 윈도우 XP 시스템), 프린터. 일련의 시험 소프트웨어.
11. 와 함께 갖춘 채 플래트 룰러와 감도는 다음을 측정합니다 뒤틀림을 측정하세요.
12. 2 시료조는 제공됩니다
13, 제품 특징 : CNC 공작 기계류는 가공처리하고 형성대서 사용되고 아크 모양이 아름답고 관대합니다. 그것은 아름다운, 녹 방지와 부식 방지의 특성을 가집니다. 다른 부분은 두껍게 된 plated/SUS304 스테인레스 스틸 표면과 45 # 강철로 만들어집니다.
