IEC61215 IEC61646 UL1703 충격 시험 장비

IEC61215 광전자 모듈 빗창 기계 충격 시험 장비 충격 검사기 표준 시험 IEC61646 UL1703

기술 사양:

1발사장치

a. 전원원은 공기 압축기의 압축 공기입니다.

b. 공기 압력: 6~8bar

(c) 아이스하키 팩은 단발로 수동으로 충전됩니다.

d. 배럴 길이는 약 940mm입니다.

e. 배럴을 교체 할 수 있습니다.

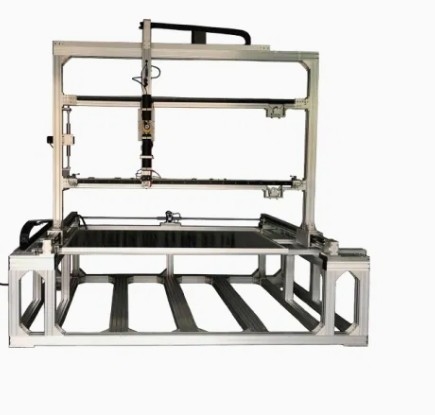

2. 이동 위치 장치

a. X축 이동 거리는 약 2100mm입니다.

b. Y축 이동 거리는 약 1000mm입니다.

C. 위치 정밀도 ≤1mm

d. 충돌면적 2000x1000mm

e. 가이드 모드는 고품질의 수입 가이드 레일

f. 운전 모드는 수입된 서보 모터 + 동기 바퀴를 채택합니다.

위치 제어 모드는 상부 컴퓨터 제어 장치의 자동 위치입니다.

3속도 측정 시스템 및 원리

a. 팩이 적외선 속도 센서를 통과하는 시간을 측정하고 동시에 적외선 광선이 차단되는 시간 t를 파악함으로써,팩의 속도는 V=S/t에 따라 계산됩니다.

b. 스피도미터는 고정도 적외선 속도 센서를 채택

C. 적외선 속도 센서의 정확도 ±5%

속도 포착 범위는 0 ~ 40m/s입니다.

e. 아이스 하키 속도: 25mm 지름의 팩 속도 23.0m/s±5%

35mm 지름의 팩 속도 27.2m/s±5%

지름 45mm 팩 속도 30.7m/s±5%

4아이스 하키 준비 방법 및 곰팡이

아이스 하키 폼을 물로 채워 냉장고 냉장고에 넣고 물이 식고 얼어붙은 후아이스 하키 공을 따로 꺼내 나중에 사용하기 위해 아이스 하키 저장 상자에 넣습니다..

b. 곰팡이는 확장 및 변형하기 쉬운 특별한 재료로 만들어집니다

c. 내부 구멍의 지름은 25mm<1%; 35mm<1%; 45mm<1%

d. 한 폼에 6개의 팩; 한 사양에 적어도 2개의 폼 세트가 있다.

e. 곰팡이 구멍 처리 기술은 고 정밀 CNC 기계 도구에 의해 처리됩니다

아이스하키 팩의 지름은 25mm<5%; 35mm<5%; 45mm<5%

아이스하키의 무게는 7.53g < 5%; 20.7g < 5%; 43.9g < 5%

냉장고 -10 °C
