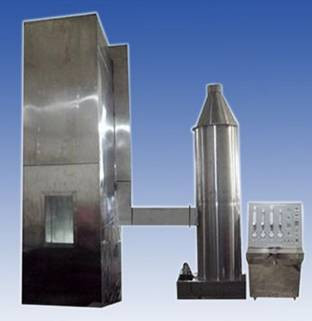

DX8349 와이어 & 케이블 펀들 연소 검사기

적용 범위:수직으로 설치된 융합된 전선 및 케이블 또는 광 케이블이 지정된 조건 하에서 화염의 수직 확산을 억제하는 능력을 평가하는 데 사용됩니다.그리고 사용 과정은 연소 먼지 제거 타워와 협력해야합니다.전체 기계는 여러 부분으로 구성되어 있습니다. 예를 들어, 시험 챔버, 공기 소스, 철강 사다리, 방출 정화 시스템 및 발화 소스.

표준을 준수합니다:GB/T18380.31-2008에 따라, IEC60332-3-10-2018 "화염 조건에서 케이블 및 광 케이블의 연소 시험 제31부:수직에 설치 된 묶인 와이어 및 케이블 화염 수직 확산 테스트 장치"는 GB/T18380의 요구 사항을 충족 할 수 있습니다..32-2008/IEC60332-3-21:2000 화염 조건에서 케이블 및 광 케이블의 화염 시험 부분 32: 수직으로 설치된 묶인 전선 및 케이블의 화염 수직 확산 시험AF/R 클래스", GB/T18380.33-2008/IEC60332-3-22:2000 "화염 조건에서 케이블 및 광 케이블의 불타는 시험 부분 33:수직으로 설치된 묶인 전선 및 케이블의 화염 수직 확산 시험 - A급", GB/T18380.35-2008/IEC60332-3-24:2000 화염 조건에서 케이블 및 광 케이블의 화염 시험 부분 35: 수직에 장착된 묶인 케이블 및 케이블의 화염 수직 확산 시험C" GB/T18380.36-2008/IEC60332-3-25:2000화염 조건에서 케이블 및 광 케이블의 화염 시험 부분 36: 수직에 장착된 묶인 케이블 및 케이블의 화염 확산 시험D"라고 말했습니다.

기술 매개 변수:

• 시험실: 실험장치는 너비 (1000±100) mm, 깊이 (2000±100) mm, 높이 (4000±100) mm의 자부장실이어야 합니다.실험실의 뒷벽과 양쪽은 약 0의 열 전달 계수로 만들어져야 합니다..7W?m-2? K-1 열 단열, 1.5mm 두꺼운 USU304 스테인리스 스틸 판, 중앙에 65mm 두꺼운 단열 광섬유, 1.5mm 두꺼운 USU304 스테인리스 스틸 판 바깥

2공기 출처:

공기 입구에는 디지털 공기 속도 기하계기가 장착되어 있으며, 공기 가스의 흐름 속도는 (5000±500) L/min입니다.

시험이 끝나면, 불이 꺼진 후 한 시간 동안 샘플이 여전히 타는 경우, 울림과 비가 내린 경우 강제적으로 연소를 중지하는 장치가 있습니다.

3강철 사다리 유형: 폭 (500±5) mm 표준 강철 사다리 (800±10) mm 폭 USU304 스테인리스 원형 강철

4방출 정화 장치:

시험실의 상부는 디지털 기압계로 장착되어 있어 바람의 흐름 속도가 8M/S 이하로 보장되며, 이는 시험실의 공기 흐름에 영향을 미치지 않습니다.

흡연 수집 및 세척 장치: SUS304 스테인리스 스틸, 지름 800mm, 높이 3500mm.

발화원

1타입: 발화 소스는 한 개 또는 두 개의 벨트 프로판 가스 블로 타워와 그 지원 흐름 미터 및 벤투리 믹서기를 포함해야합니다.불의 표면은 1의 지름의 242 평평한 금속 판으로 뚫어야 합니다.32mm, 이 구멍의 중심 거리는 3.2mm이며, 그들은 세 줄로 나뉘어져 있으며, 각 줄은 81, 80 및 81이며, 257×4.5mm 명목 크기의 범위에서 분포됩니다.방화탄의 양쪽에 작은 구멍이 갈라집니다.각 블로거는 프로판과 공기 유입 속도를 조절할 수 있는 정확한 장치가 장착되어야 합니다.로타미터 또는 질량 흐름 미터를 사용할 수 있습니다.

2. 발화 원자 에 있는 붓불은 케이블 샘플의 앞 표면으로부터 (75±5) mm, 시험 방의 바닥으로부터 (600±5) mm 떨어진 수평으로 배치되어야 합니다.그리고 강철 사다리의 축과 대칭불타는 점의 발화점은 강철 사다리의 두 계단 사이에 중앙에 위치하고 표본의 하단에서 적어도 500mm 떨어져 있어야합니다.
