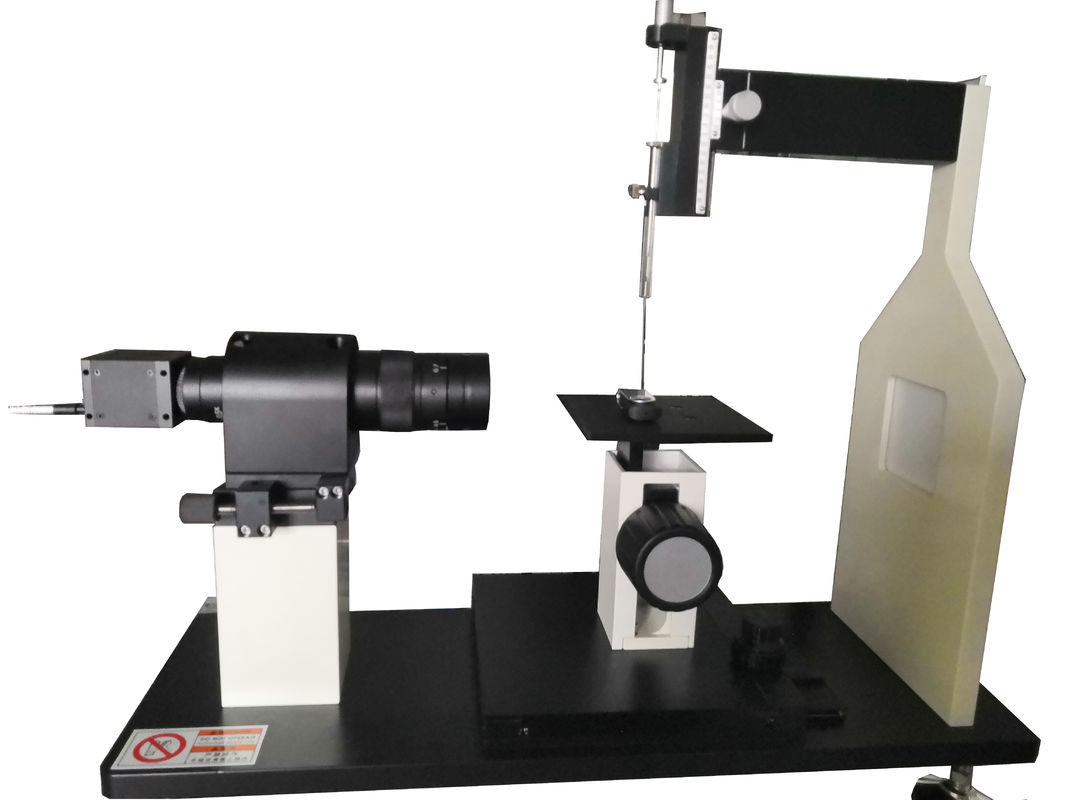

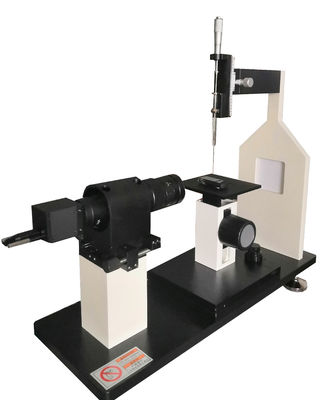

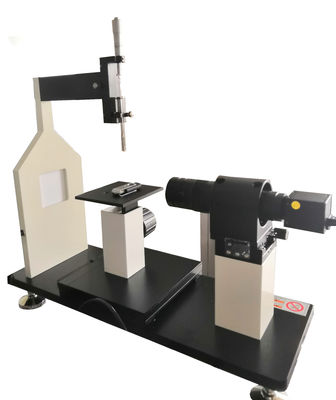

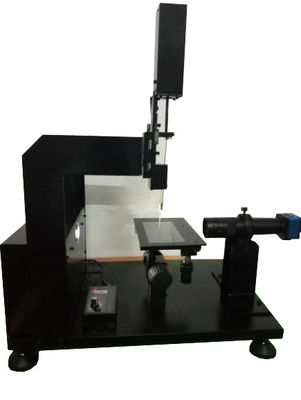

DL/T864-201 실리콘 고무 단열기 표면 습성 측정, 정적 접촉 각 고무 테스트 장비
적용:
이 기계는 저렴한 가격에 사용하기 쉬운 입문 수준의 정적 접촉 각 분석기입니다.광적 이미지 분석 원칙에 근거하여 고체 표면에 액체의 접촉 각도를 측정합니다.그것은 또한 고체의 표면 에너지와 그 구성 요소 값을 추정 할 수 있습니다. 그것은 대면 처리 효과와 스프레이, 코팅, 유리, 알루미늄 필름의 청결성 분석에 널리 사용됩니다.,전자 부품 및 청소 산업
표준:
- DL/T864-201
- IEC 62073, IECTS 62073-2016
주요 매개 변수
1접촉 각도 측정
분석 알고리즘: 고용량 방법, 각 방법, 고리 방법, 타원 방법, 촉수 방법, Y-L 방법
왼쪽 접촉각, 오른쪽 접촉각 및 평균 접촉각에 대한 별도의 시험 및 비교 기능
1-3 웅덩이, 웅덩이, 구부러진, 초수소애성, 초수소 혐오성 및 다른 특수 표면 분석 기능
1-4. 불규칙하고 비축대칭의 내적 접촉 각의 분석 함수
1-5. 테스트 데이터는 그림에 표시되고 그림과 함께 저장할 수 있습니다
측정 범위: 0°~180°
측정 정확도: ±0.1°
1-8. 접촉 각 측정 정확성의 전체 범위의 캘리브레이션을 위해 캘리브레이션 블록은 별도로 구입할 수 있습니다
측정 해상도: 0.001°
2표면 에너지 추정
2-1. 추정 모델: 포크스, 확장 된 포크스, 오웬스-벤트, 밴 OSS,
Wu 하모닉 평균 방법, 상태 방정식 방법
2-2. 고체 표면 에너지, 분산 힘, 극 힘, 수소 결합 힘, 반 데르 발스 구성 요소,
루이스 산 성분, 루이스 염기 성분 등
액체 데이터베이스: 일반적으로 사용되는 37 종류의 액체 표면 긴장 및 구성 요소 데이터를 미리 설정합니다.
표면 에너지 추정용으로 데이터를 직접 수입할 수 있습니다.
2-4. 액체 라이브러리 데이터는 자체적으로 추가, 삭제 및 수정 할 수 있습니다.
3사진 촬영
3-1. 단일 촬영, 연속 촬영, 비디오 녹화 및 이미지 재생
3-2. 카메라의 외부 헤어핀 기능을 사용하여 자동 촬영을 선택할 수 있습니다.
4광학 영상 시스템
| 카메라 |
300만 픽셀, 프레임 속도 초당 36프레임 |
| 렌즈 |
0.7~4.5~ 연속 줌, 작업 거리 95mm |
| 포커스 범위 |
±12.5mm; 초점 정확도: 0.25mm |
| 판 및 기울기 조정 범위 |
±2° |
| 백라이트 |
LED 냉광원 + 그림자판, 무한한 밝기 조절 |
이 소프트웨어 는 인간 실수 를 제거 하기 위해 초점 을 조정 할 때 자동 으로 밝기 를 감지 합니다
5방울 시스템
5-1. 분배 방법: 차분 머리의 컨트롤 샘플러 방울
5-2 떨어뜨리는 정확도: ± 1μl
6샘플 테이블
| 테이블 크기 |
X100×Y110mm |
| 움직이는 스트로크 |
X86×Y100×Z50mm |
| 이동 모드 |
3차원 동작 위치 조절을 위한 수동 단추 |
7호스트 매개 변수
| 크기 |
약 W550×D180×H520mm |
| 무게 |
약 15kg |
| 전원 공급 |
1 ′′ AC220V 50Hz |
