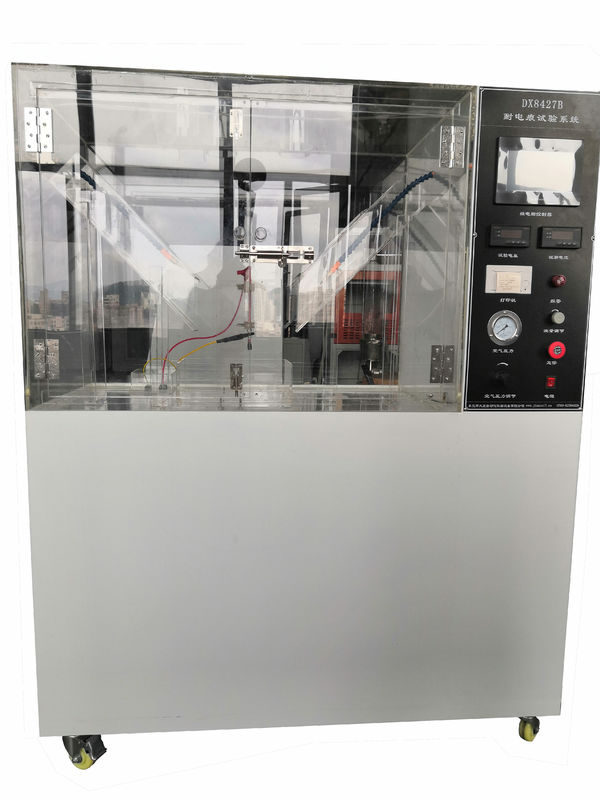

전기 케이블 및 와이어 추적 저항 테스트 장비 실험실 테스트 기계

GB/T 3048.7 2008 전기 케이블 및 전선 추적 저항 시험 장비

적용 범위:

유선 및 케이블이 더러운 조건에서 표면 누출로 인한 전기 흔적의 손상을 견딜 수 있는 능력을 테스트합니다.

표준:

GB/T 3048.7?? 2008,GB14049-2008에 대한 시험 장비

스펙트럼

시험 스프링클러:

- 3개의 위치, 독립적인 스테인레스 스틸 노즐, 노즐 구멍: 16, 개도: 0.5mm

시험 액체:

- 1 리터 나트륨 염화물 물 (약 0. 2%) 표면 작용 물질 0. 1% 파라 옥틸 페닐 폴리 옥실렌 (약 1 병 분배)

액체 전도성:

- (3000-400) uS/cm, 고객 자체 사용용 전도성 미터, 전도성 미터 측정

스프레이 압력:

- 진공 펌프 압력 조절, 일정한 압력 조절

스프레이 스트록:

- ≥ 1m

스프레이 높이:

- 600mm ± 10mm 조절 가능

분사 속도:

- (3±0.01) m/s

스프레이 흐름 속도:

- (0.5±0.1) mm/ min. 2초 이내에

분사 주기는:

- 30초, 스프레이 10초, 간헐적 20초

표본 기지 높이:

- 100mm±5mm, 각: 45

관측창:

- 폭발성 견고한 유리, 크기:580mm * 380mm

시험 배기가스:

- 자동 배기 시스템, 바람 속도: 0.2m / s

모양 크기:

- 1120mm × 650mm × 1350mm

시험 전원 공급 장치:

- 220V / 50-60Hz

적용된 전압:

- 전력 주파수 테스트 고전압 0 ~ 5kV ± 5% (연속 조절)

전압 및 전류 측정 장치:

- 정확도 ≥1.0; 측정값 오류 ≤±3%
