실험실 검사 기계 IEC60332-3 와이어와 케이블의 수직화염 확산을 위한 시험 장치
제품 설명:

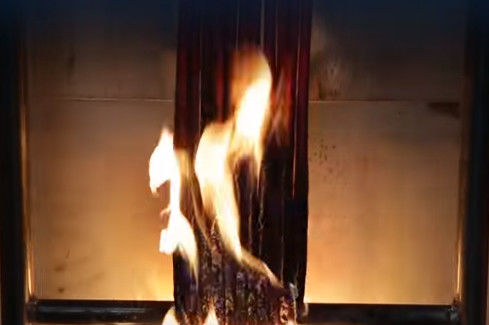

This equipment is used to evaluate the vertical installation of bunched wire and cable or fiber optic cable under the specified conditions to inhibit the ability of the vertical flame propagation device, 장치 껍질은 완전히 SUS304 스테인리스 스틸로 만들어집니다. 전체적으로 시험 상자, 공기 소스, 철 사다리, 배기가스 정화 시스템, 발화 소스 및 기타 구성 요소.
표준:
IEC60332-3-21:2018 "불 상태에서 케이블 및 케이블의 연소에 대한 시험 - 부분 32: 수직에 장착된 묶인 케이블 및 케이블의 수직 화염 전파에 대한 시험" AFR
장치 구성:

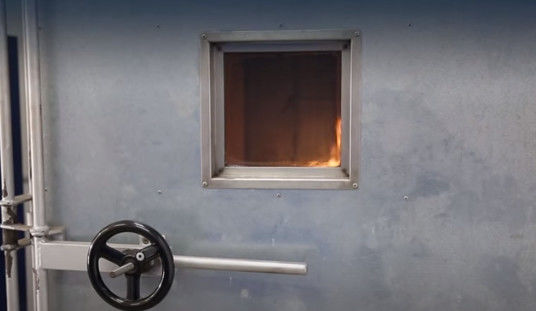

1시험실
실험장치는 너비 (1000±100) mm, 깊이 (2000±100) mm, 높이 (100개 중 4000개) mm의 자부장 상자입니다.실험실의 뒷벽과 양쪽은 약 0의 열 전달 계수와 열 절연으로 만들어집니다..7W, m-2K-1 (65mm 두께의 절연 광섬유로 덮인 1.5mm 두께의 SUs304 스테인리스 스틸 판으로 구성) 및 외부 벽. 문은 1.5mm 두께의 US304 스테인리스 스틸을 사용합니다.
2공기 출처
2.1 공기 입구에는 조절 가능한 공기 흐름이 있는 공기 부러기가 장착되어 있으며, 연소 방으로 가는 공기 흐름 속도는 (5000±500) L/mn이다. 공기 출구에는 디지털 기압계가 장착되어 있다.
2.2 시험이 완료된 후: 화재가 중단된 후 1시간 동안 샘플이 여전히 불타는 경우, 경보를 설정하고 남력으로 연소를 중지하는 장치를 사용한다.
3구리 사다리 종류
넓은 (500 ± 5) mm 표준 철강 사다리 너비 (800 ± 10) mm 넓은 SUS304 스테인리스 스틱으로 만든 철강 사다리상자 안의 배기가스 상자를 6MS 속도로 꺼내 디지털 디스플레이 기압 측정기로 연기를 수집 타워로 보내.
4배출물 정화 장치
4.1 시험 상자의 상부는 배기가스 팬이 장착되어 있고, 상자형 배기가스는 상자 밖으로 6M/S의 속도로 펌프로 냅니다. 연소 수집 타워는 밖으로 보내집니다.그리고 배기가스 환기는 디지털 안에모미터가 있습니다..
4.2 연기 수집 및 세척 먼지와 먼지 장치 (DX-349A 스프레이 가스 흡수 타워 참조): 내부 산과 알칼리 저항성 플라스틱, 지름 800mm, 높이 4000mm
5.1 타입: 발화원은 1개 또는 2개의 밴드형 프로판 가스 연소기와 그 관련 흐름계 및 벤투리 믹서기를 포함해야 한다.화재 공급의 표면은 1의 지름의 242 평평한 금속 판이 있어야합니다.32mm. 이 구멍의 중앙 거리는 3.2mm이며 각각 81, 80 및 81 행으로 세 줄로 나뉘어 있습니다. 크기는 257×4.5mm 범위입니다. 또한,작은 구멍의 줄이 화재 보드의 양쪽에 열립니다이 안내 구멍은 GB / T 18380.31-2008 타치 요구 사항에 따라 불의 안정적인 연소를 유지할 수 있습니다.
5.2 각 타르치에는 프로판과 공기의 흐름을 정확하게 제어할 수 있는 로타미터 또는 질량 흐름을 측정하는 장치가 장착되어 있다. 프로판 흐름을 측정하는 장치: 3-30umin2.5급, 공기 흐름을 측정하는 장치: 10-100umin2.5급 53 파일럿 소스 위치 수평으로 배치, (75 ± 5) mm의 케이블 샘플의 앞면, (600 ± 5) mm의 챔버 바닥에서, 그리고 구리 사다리의 축은 대칭이다.타르치 발화점은 사다리의 두 가로 가로 사이에 중심이 되어 있어야 하며, 표본의 하단에서 최소 500mm 떨어져 있어야 합니다..
기술 매개 변수
| 연소 방의 내부 차원 | 1000mm×2000mm×4000mm |
| 강철 사다리 크기 | 500mm × 3500mm ((*h), 너비 800 × 3500mm |
| 소형 전등으로 | GB/T18380.31-2008에 따라 |
| 벤투리 믹서 | GBT18380.31-2008에 따라 |
| 연소 방의 공기 흐름 조절 | 4500-500L/분 |
| 프로판 흐름 조절 | 3-30L/min |
| 압축 공기 흐름 조절 | 10~100L/분 |
| 아네모미터 | 00.05-5m/s |
| 디지털 온도계 | 0°C~400°C |
| 전등 위치의 유형으로 | 높이 600 ± 5mm,변경 가능한 수평 거리 |
