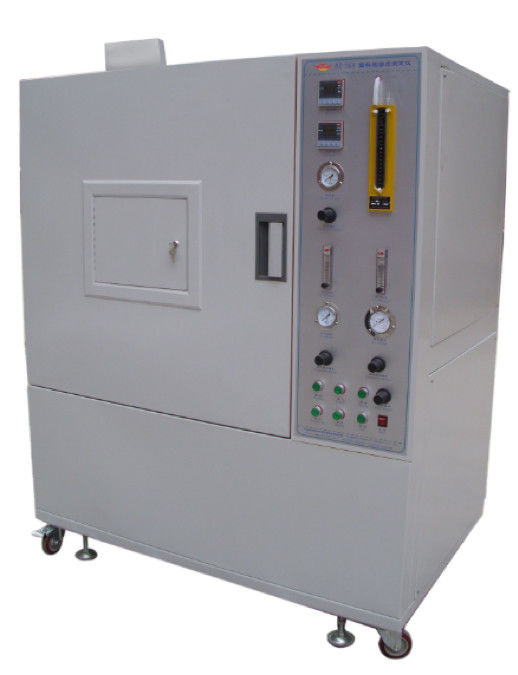

ISO 5659-2 플라스틱을 위한 전기 가연성 시험, 연기 조밀도 약실

ISO 5659 플라스틱 연기 밀도 시험기, 연기 밀도 시험 챔버

제품 설명:

플라스틱 가연성 연기 밀도 측정기는 GB/8323.2-2008 및 ISO 5659-2 "플라스틱 담배 생산을 위한 단일 챔버 방법을 사용하여 연기 밀도 측정을 위한 시험 방법" 표준에 규정된 기술 조건에 따라 개발된 새로운 유형의 연기 밀도 측정기입니다. 이 시험 장비는 플라스틱이 연소될 때 발생하는 연기의 특정 광학 밀도를 측정하는 데 적합하며, 최대 특정 광학 밀도가 시험 결과입니다. 지정된 조건에서 플라스틱의 연기 성능을 평가하는 데 사용됩니다.

표준:

GB 8323.2-2008 "플라스틱 - 연기 형성 - 파트 2: 단일 챔버 방법으로 연기 밀도 측정을 위한 시험 방법"

ISO 5659.2-2006 "플라스틱 - 연기 형성 파트 2: 단일 챔버 방법으로 광학 밀도 측정" 시험 표준.

구성:

전체 기기는 밀폐된 챔버, 광도 측정 시스템, 방사선 콘, 연소 시스템, 점화기, 시험 상자, 브래킷, 온도 측정 기기 및 연기 밀도 시험 소프트웨어로 구성됩니다. 회로는 단일 칩 마이크로컴퓨터를 사용하여 개발되었으며 높은 기술적 내용과 안정적인 성능을 가지고 있습니다. 이 기기는 모든 플라스틱뿐만 아니라 기타 재료(예: 고무, 섬유 덮개, 페인트 표면, 목재 및 기타 재료)의 평가에도 적합합니다. 플라스틱 산업, 고체 재료 제조 공장 및 연구 및 실험 단위에서 널리 사용됩니다.

매개변수:

1.1 전면 도어에는 창의 움직임을 차단하는 창문과 불투명 셔터가 장착되어 있습니다.

1.2 사각 상자 바닥에는 과압을 방지하기 위해 파열 알루미늄 호일이 장착되어 있습니다. 파열 디스크는 두께 0.04mm, 길이 405mm, 너비 200mm, 총 면적 81000mm2의 안전 파열 디스크로 구성됩니다. 상자 내부의 압력 조절 장치가 설치되어 있습니다(그림 2 참조).

1.3 광창: 상하 두 개의 Ø75mm 광창, 광창 상부 표면의 온도(50oC ~ 55oC가 적절함)를 보장하여 표면의 연기 농도를 줄이기 위한 9W 환형 전기 히터가 있습니다. 최소, 창은 시험 상자 상단에 있습니다. 시험 상자 외부의 광창 주변에 8mm 두께의 광학 플랫폼이 설치되어 있습니다. 광학 플랫폼은 고정 플랫폼과 시험 상자를 연결할 수 있는 Ø15mm 금속 막대로 고정됩니다.

1.4 내부 크기: 높이 914mmX 너비 914mmX 깊이 610mm

1.5 재질: 외부 1.5mm 두께의 강판, 고온 정전기 베이킹 흰색 페인트, 중간층 60mm 두께의 석면층, 내부층 1.2mm 두께의 USU304 스테인리스 스틸, 고온 정전기 베이킹 검은색 페인트로 구성되어 쉽게 청소할 수 있습니다.

1.5 공기 흡입구 및 공기 배출구: 공기 흡입구는 시험 상자 상단에 설치되어 있으며 직경은 Φ65mm입니다. 플랜지가 있는 솔레노이드 밸브가 닫힌 상태를 제어합니다. 공기 배출구는 왼쪽 하단에 설치되어 있으며 직경은 Φ80mm입니다. 플랜지의 솔레노이드 밸브가 닫힌 상태를 제어하며 배기 팬이 포함되어 있습니다.

특징:

광전 측정 시스템: 전원 공급 장치, 광전자 증배관, 증폭 반투명 필름, 광학 셔터, 필터, 중성 투명 시트, 렌즈, 광학 시스템, 카메라, 광원, 광창 히터.

2.1  광원:

2.1.1 광원: 6.5V 백열등, 전원 공급 장치용 변압기(입력 220V 출력 6.5V) 및 가변 저항기로 구성됩니다.

2.1.2 설치: 전구는 시험 상자 하단의 불투명 암상자에 설치되어 있으며 광원, 볼록 렌즈, 광학 창 히터 및 광학 창으로 구성됩니다.

2.1.3 광창 애더: AC220V 전원 공급 장치, 9W 저항선이 감겨져 광창 상부 표면의 온도(50 oC ~ 55oC)가 적절하도록 보장합니다.

2.1.4 볼록 렌즈: 직경 51mm, 직경 51mm의 링을 완전히 형성하고 링 외부에는 다른 빛이 없도록 조정 및 보정되었습니다.

2.1.5 광학 창: 방해받지 않는 빛 투과 필름과 암상자로 구성됩니다.

2.2  광전 감지기:

2.2.1 광전 감지기: 광전자 증배관, 증폭 필터, 셔터, 필터, 중성 필터, 볼록 렌즈, 광학 창 등으로 구성됩니다.

2.2.2 광전자 증배관:

2.2.2.1, 광전자 증배관 매개변수: 전압: DC 1000V, 전원 공급 장치: 입력 12V, 출력 0 ~ -1200V 2mA

2.2.2.2, 광전 시스템 처리: 광전 감지기는 광전자 증배관이며 A/D 숫자 템플릿에 연결되어 다단계 증폭 컴퓨터로 처리됩니다. 시간 경과에 따른 해당 광학 밀도의 빛 투과율을 지속적으로 측정할 수 있으며, 이는 육안의 반응 및 암전류가 0.001uA 미만인 스펙트럼 감도 응답의 수치입니다. 광전자 증배관의 최소 감도는 광학 경로에서 100%를 읽을 수 있으며 0.5 중성 필터와 하나의 ND-2 증폭 필터가 얻어졌습니다.

2.2.3. 필터 증폭: ND-2.0의 빛 투과율은 0.95%이고 A 광원의 온도는 K=2854입니다.

2.2.4, 광문: 배플용, 보정된 빛 투과율 0% 사용.

2.2.5, 필터: 필터 보상, 총 11개의 0.1 ~ 1.0 및 2.0의 광학 밀도.

2.2.6, 중성 필터: ND-0.5, 빛 투과율 31.7%, A 광원 색온도 K = 2854.

2.2.7, 볼록 렌즈: 직경 51mm로 직접 빔이 상하 카메라 상자 사이의 반투명 판에서 작고 강렬한 지점으로 초점을 맞출 수 있습니다.

2.2.7. 광학 시스템 보정: 3.0의 광학 밀도와 550-650 nm 파장의 중성 필터가 사용됩니다.

2.2.8, 광학 창: 방해받지 않는 빛 투과 필름과 암상자로 구성됩니다.

매개변수:​

방사선 콘:

3.1, 방사선 콘: 정격 전력 2600W의 발열체로 구성되어 샘플 표면 중앙에 10KW/m2~50KW/m2의 방사 강도를 제공할 수 있습니다. 샘플 중앙에서 25mm 떨어진 두 다른 위치에서 조도를 측정할 때, 이 두 위치의 조도는 샘플 중앙의 조도보다 85% 이상이어야 합니다.

3.2 방사선 콘 히터: 독립 전원 공급 장치로 전원이 공급됩니다. 단상 절연 변압기의 전력은 3000W입니다. 온도 제어는 급속 사이클 사이리스터로 제어되며 제어 온도는 ±2°C로 안정화될 수 있습니다.

3.3, 열 유량계: 측정 범위는 50kw/m2이며, 평평한 면적의 10mm 직경의 방사 영역을 수신하고, 표면은 무광 검정색으로 코팅되어 있으며, 수냉을 사용합니다.

3.4. 점화기: 점화기 노즐은 Φ4.0mm 구경 구리 튜브로 만들어졌으며, 화염 길이, 수평 측정은 30mm입니다.

가스 공급 시스템:

4.1, 가스원: 95% 순도, 프로판 및 공기 혼합물, 압력 170Kpa

4.2, 프로판 유량계: 1~100cm3/min

4.3, 공기 유량계: 5~500cm3/min

전체 성능:

1. 빛 투과율 분해능: 0.0001%;

2. 측정 범위: 0-100%; 측정 시 자동 전환.

3. 측정 정확도: ± 3%;

4. 작동 전압: AC200-240V 50Hz;

5. 주변 습도: 실온 -40 °C

6. 작업 환경: 기기가 작동할 때는 직사광선을 피하고 강제적인 공기 흐름이 없어야 합니다.

7. 측정 소프트웨어: WINDOWS XP 운영 인터페이스, LabVIEW 스타일을 기반으로 합니다. 투과율 및 시간 곡선을 표시합니다. 한국어 및 영어 인터페이스를 제공하며 한국어 및 영어 설명서를 제공합니다. 그림 3 참조
